| Tên thương hiệu: | TSTY |
| Số mẫu: | S11 |
| giá bán: | $2,000.00 - $2,200.00/units |
| Packaging Details: | Đóng gói bằng gỗ. |
* Mô hình này được sản xuất theo tiêu chuẩn GB quốc gia Trung Quốc và tiêu chuẩn IEC quốc tế.
* Nó sử dụng dầu làm phương tiện cách nhiệt chính của bộ biến áp, và dựa vào dầu làm môi trường làm mát, chẳng hạn như làm mát tự nhiên ngâm dầu, làm mát không khí ngâm dầu, v.v.
* Được sử dụng rộng rãi trong các nhà máy hóa học, nhà máy, nơi xa xôi và các môi trường khắc nghiệt khác.
Máy biến đổi làm mát bằng dầuĐặc điểm:
Bộ biến áp điện ngâm dầu hoàn toàn kín S11 series được phát triển và sản xuất bởi công ty có những lợi thế là mất mát thấp, tiếng ồn thấp và hiệu quả cao,có thể đạt được hiệu ứng tiết kiệm năng lượng tốt và giảm ô nhiễm.
Bộ biến áp được cách ly khỏi không khí để ngăn ngừa và làm chậm sự suy giảm của dầu và sự lão hóa cách nhiệt để tăng độ tin cậy hoạt động,và duy trì hoạt động bình thường mà không cần bảo trì.
1Trọng tâm biến áp được lớp phủ bằng thép silicon valve lạnh nhập khẩu, làm giảm đáng kể sự mất mát không tải và không tải.Các lõi được ràng buộc để đảm bảo độ kín của lõi và giảm tiếng ồn.
2Các dây chuyền điện áp cao và thấp được làm bằng đồng không oxy, và các dây chuyền điện áp thấp từ 500kVA trở xuống áp dụng cấu trúc hình trụ hai lớp.630kVA trở lên áp dụng cấu trúc xoắn ốc hai hoặc bốn xoắn ốcChúng tôi cũng có thể tùy chỉnh theo nhu cầu của bạn.
3Nhóm kết nối biến áp sử dụng Dyn11 để giảm tác động của các âm thanh hài hòa trên lưới điện và cải thiện chất lượng cung cấp điện.
4. Trình biến áp là một cấu trúc hoàn toàn kín, kéo dài tuổi thọ, không yêu cầu lõi treo và bảo trì.
5Giá trị tiếng ồn đo được đo thấp hơn tiêu chuẩn. Sau khi bộ biến áp này được vận chuyển bình thường, các bộ phận có liên quan có thể được lắp đặt mà không cần kiểm tra lõi,và chúng có thể được đưa vào hoạt động sau khi kiểm tra chấp nhận được đủ điều kiện.
Máy biến đổi làm mát bằng dầuTiêu chuẩn:
GB/T 1094 Máy biến áp điện
GB/T 15164 Hướng dẫn tải của máy biến áp điện ngập dầu
GB/T 6451 Máy biến áp năng lượng 3 pha ngâm dầu
GB/T 2536 Dầu biến áp
GB/T 311.1 Điều phối cách điện của thiết bị truyền điện và biến đổi điện áp cao
GB/T 10237 Mức độ cách nhiệt của biến áp điện và khoảng cách không khí của cách nhiệt bên ngoài trong thử nghiệm cách nhiệt
DL/T 572 Quy định vận hành biến áp
IEC60076
Máy biến đổi làm mát bằng dầuMôi trường áp dụng:
1Nhiệt độ môi trường xung quanh cao: +40°C
2Nhiệt độ môi trường xung quanh thấp: -25°C
3.Altitude: <1000m. Chúng tôi cũng có thể tùy chỉnh theo nhu cầu của bạn.
4Độ ẩm tương đối trung bình hàng tháng: 90% (20 °C)
5Nơi lắp đặt: Nhà máy hóa chất, nhà máy, địa điểm xa xôi và môi trường khắc nghiệt khác.

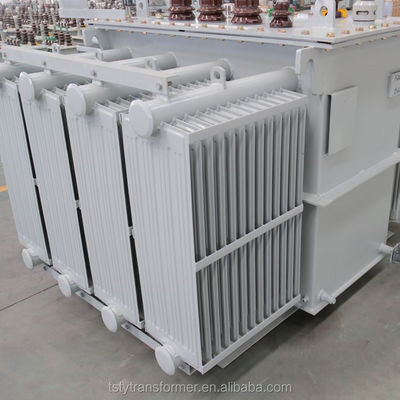

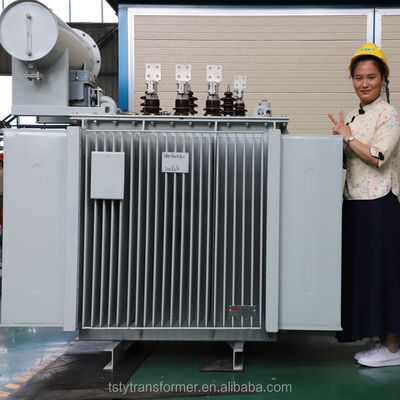

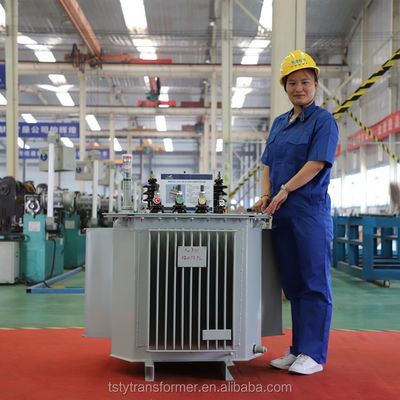

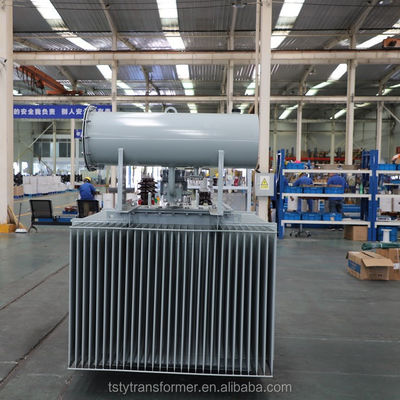

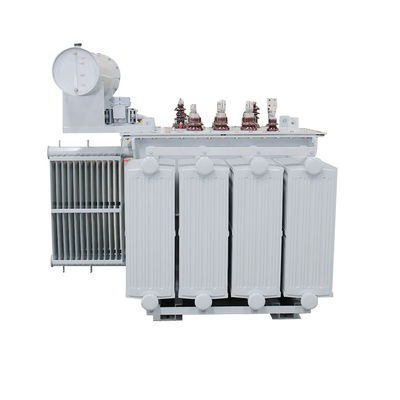

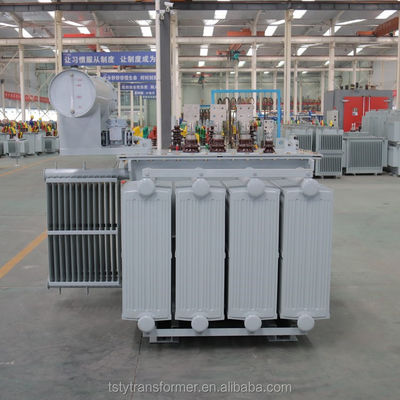

Máy biến đổi làm mát bằng dầuHiệu ứng mô hình:
Máy biến đổi làm mát bằng dầuParameter kỹ thuật:
| Thông số kỹ thuật cho bộ biến áp điều chỉnh điện áp không tải ba pha S11 35kv | |||||||||||
| Công suất định giá (KVA) | Sự kết hợp điện áp | Biểu tượng nhóm kết nối | Mất tải không R(W) | Mất tải R(W) | Điện không tải (%) | Tăng điện trở (%) | L*W*H (mm) | Các bộ phận hoạt động Trọng lượng (kg) * Trọng lượng dầu (kg) | Tổng trọng lượng (kg) | ||
| Điện áp cao ((KV) | Phạm vi khai thác điện áp cao | Điện áp thấp (KV) | |||||||||
| 630 | 35 | ±2x2,5% ±5% | 3.15 6.3 10.5 | Yd11 | 830 | 7860 | 0.65 | 6.5 | 2400*1700*2210 | 2210*900 | 3250 |
| 800 | 980 | 9400 | 0.65 | 2500*1850*2390 | 2350*1030 | 3500 | |||||
| 1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | 2490*1180 | 3860 | |||||
| 1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | 2600*1350 | 4350 | |||||
| 1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | 2810*1580 | 4855 | |||||
| 2000 | 2170 | 1830 | 0.45 | 3105*2195*2805 | 2800*1800 | 5300 | |||||
| 2500 | 2560 | 1960 | 0.45 | 3150*2535*2980 | 3525*2060 | 7665 | |||||
| 3150 | 35-38.5 | ±2x2,5% ±5% | 3.15 6.3 10.5 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | 3950*2205 | 8565 | |
| 4000 | 3610 | 2730 | 0.45 | 3310*2915*3070 | 4825*2560 | 10115 | |||||
| 5000 | 4320 | 3130 | 0.45 | 3480*3020*3145 | 5700*2635 | 11305 | |||||
| 6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | 7120*3240 | 13510 | ||||
| 8000 | 35-38.5 | ± 2x2,5% | 3.15 3.3 6.3 6.6 10.5 | Ynd11 | 7200 | 3840 | 0.35 | 4070*3050*3595 | 8875*3840 | 16690 | |
| 10000 | 8700 | 4530 | 0.35 | 4106*2795*3655 | 10305*3600 | 17690 | |||||
| 12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | 12830*4310 | 20990 | |||||
| 16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | 16010*6650 | 27660 | |||||
| 20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | 18820*7600 | 32170 | |||||
| 25000 | 1700 | 9400 | 0.25 | 10 | 5830*3810*4860 | 22360*9800 | 42600 | ||||
| 31500 | 2020 | 112000 | 0.25 | 6290*4290*5260 | 25110*12010 | 49960 | |||||
| Lưu ý: Dữ liệu trong bảng có thể thay đổi theo yêu cầu. | |||||||||||
Khu vực cuộn nhựa điện áp thấp:
Khu vực lưu trữ:
Lắp đặt cuộn dây:
Bộ sưu tập:
Kiểm tra:
1Công ty của chúng tôi cung cấp cho bạn thiết kế dự án và thiết kế quy trình, và thiết kế và sản xuất các sản phẩm theo kế hoạch mua thiết bị của bạn và nhu cầu cụ thể và đào tạo nhân viên kỹ thuật và hoạt động cho bạn.
2Các sản phẩm mới mua được cung cấp hỗ trợ trực tuyến cho việc cài đặt và gỡ lỗi. Các sản phẩm nằm dưới hệ thống dịch vụ suốt đời. Nếu vấn đề xảy ra trong sử dụng bình thường, chúng tôi sẽ cung cấp các giải pháp trong vòng một ngày làm việc sau khi nhận được phản hồi của người dùng.Chúng tôi sẽ cố gắng hết sức để sản phẩm hoạt động nhanh nhất có thể.Và có những chuyến thăm thường xuyên của các kỹ thuật viên chuyên nghiệp để đảm bảo sử dụng lâu dài, an toàn và đáng tin cậy của các sản phẩm của chúng tôi.
3Chúng tôi sử dụng chất lượng nguyên liệu, quá trình và sản xuất theo đúng quy địnhvới ISO9001: 2000 quản lý chất lượng quốc tế để đảm bảo chất lượng xuất sắc và cài đặt trơn tru!
TSTY Electric Co., Ltd được thành lập vào năm 2007và là một nhà sản xuất biến áp xuất sắc và đáng tin cậy ở Trung Quốc. Công ty chủ yếu phát triển và sản xuất biến áp ngâm dầu, biến áp loại khô,Các hệ thống phụ điện loại hộp và các bộ thiết bị đầy đủ điện áp cao và thấp.
Thiết bị được đưa vào sản xuất và vận hành dự ánCông ty đã thành lập Trung tâm nghiên cứu công nghệ kỹ thuật biến áp tiết kiệm năng lượng Tam giác Henan,với 71 bằng sáng chế mô hình tiện ích và 15 bằng sáng chế phát minh.
Với nhiều năm tích lũy trong ngành công nghiệp biến ápvà khả năng đổi mới công nghệ mạnh mẽ, nó cung cấp các giải pháp toàn diện cho ngành công nghiệp điện của Trung Quốc.Công ty là một đơn vị mua sắm chính cho các dự án quốc gia quy mô lớn như State Grid, Cục Đường sắt Nhà nước, Tập đoàn than Tử Châu, Tập đoàn Pingmei và Chuyển hướng nước từ Nam đến Bắc.
|
|
