Tên thương hiệu: | TSTY |
Số mẫu: | S11 |
giá bán: | $920.00 - $1,100.00/units |
Packaging Details: | Đóng gói bằng gỗ. |

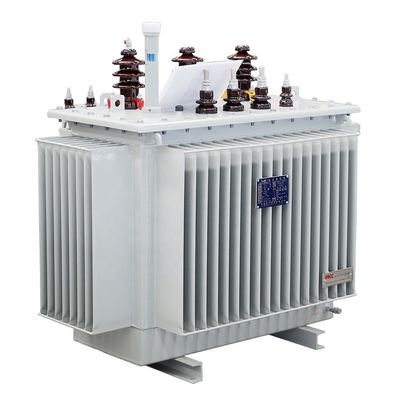

Thông số kỹ thuật cho bộ biến áp điều chỉnh điện áp không tải 35kv S11 | ||||||||||||||||||||
Công suất định giá (KVA) | Sự kết hợp điện áp | Biểu tượng nhóm kết nối | Mất tải không R(W) | Mất tải R(W) | Tăng điện trở (%) | Điện không tải (%) | L*W*H (mm) | |||||||||||||
Điện áp cao ((KV) | Phạm vi khai thác điện áp cao | Điện áp thấp (KV) | ||||||||||||||||||
50 | 35 38.5 | ± 5% ± 2x2,5% | 0.4 | Dyn11 Yyn0 | 160 | 1200/1140 | 6.5 | 1.3 | 1195*935*1825 | |||||||||||
100 | 230 | 2010/1910 | 1.1 | 1200*995*1935 | ||||||||||||||||
125 | 270 | 2370/2260 | 1.1 | 1235*940*1955 | ||||||||||||||||
160 | 280 | 2820/2680 | 1 | 1285*895*1950 | ||||||||||||||||
200 | 340 | 3320/3160 | 1 | 1310*1150*1985 | ||||||||||||||||
250 | 400 | 3950/3760 | 0.95 | 1450*1090*2010 | ||||||||||||||||
315 | 480 | 4750/4530 | 0.95 | 1930*1065*2320 | ||||||||||||||||
400 | 580 | 5740/5470 | 0.85 | 1850*1165*2015 | ||||||||||||||||
500 | 680 | 6910/6580 | 0.85 | 2045*1205*2415 | ||||||||||||||||
630 | 830 | 7860 | 0.65 | 2085*1240*2515 | ||||||||||||||||
800 | 980 | 9400 | 0.65 | 2305*1615*2685 | ||||||||||||||||
1000 | 1150 | 11500 | 0.65 | 2545*1540*2590 | ||||||||||||||||
1250 | 1400 | 13900 | 0.6 | 2495*2010*2675 | ||||||||||||||||
1600 | 1690 | 16600 | 0.6 | 2680*2100*2770 | ||||||||||||||||
2000 | 1990 | 19700 | 0.55 | 2790*2180*2860 | ||||||||||||||||
2500 | 2360 | 23200 | 0.55 | 2900*2290*2980 | ||||||||||||||||
Lưu ý: 1. Kích thước và trọng lượng có thể thay đổi theo yêu cầu. Dữ liệu trong hai bảng là tùy theo tài liệu của nhà máy. 2. Đối với bộ biến áp với công suất định lượng từ 500kva trở xuống,Giá trị mất tải trên đường chéo trong bảng áp dụng cho nhóm kết nối Dyn11 hoặc Yzn11., và giá trị mất tải dưới đường chéo áp dụng cho nhóm kết nối Yyn0.Hiệu suất hoạt động cao nhất có thể đạt được bằng cách sử dụng giá trị mất mát trong bảng. |
